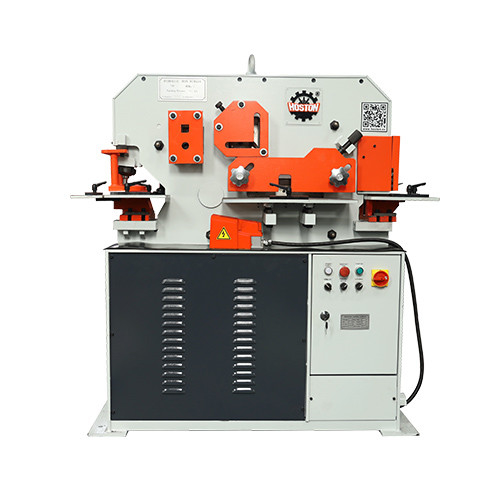

Mehrzweckmaschine für Eisenarbeiter HIW-45
Mit einem hydraulischen Getriebe ist es die neueste multifunktionale kombinierte Schleifmaschine in China.
Kanalstahl und Balkenstahl können zum Scheren, Streichen und Scheren verwendet werden und mit einem Scherblock ausgestattet werden.
|
Modell
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| Verarbeitungskapazität (KN) |
600 |
900 |
1200 |
1600 |
| Materialziehfestigkeit ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Ram Stroke (mm) |
80 |
80 |
80 |
80 |
| Anzahl der Schläge ((Zeiten/Min) ((mm) |
8 bis 22 |
8 bis 22 |
8 bis 22 |
8 bis 22 |
| Kehltiefe ((mm) |
300 |
355 |
400 |
600 |
| Scherwinkel |
7° |
8° |
8° |
8° |
| Flachscheren |
Max. Scherenkapazität
(Dicke*Breite)
|
16 × 250 |
20×330 |
25×330 |
30 × 355 |
| 8 × 400 |
10×480 |
16 × 600 |
20 × 600 |
| Profilscheren aus Stahl |
Quadratische Stange ((mm) |
40 |
45 |
50 |
55 |
| Runde Bar (mm) |
45 |
50 |
60 |
65 |
| C-Kanal ((mm) |
126 |
160 |
200 |
280 |
| I-Strahl ((mm) |
126 |
160 |
200 |
280 |
| Winkelscheren |
90° Scheren ((mm) |
120 × 10 |
140 × 12 |
160 × 14 |
180 × 16 |
| 90° Scheren ((mm) |
70 × 8 |
70 × 10 |
80 × 7 |
80 × 10 |
| Schleudern |
Max, wir schlagen Capaciy.
(Durchmesser*Dicke)
|
25 × 16 |
30 × 20 |
35 × 25 |
38 × 30 |
| Motor |
4 |
5.5 |
7.5 |
11 |
| Abmessung (mm) |
1650 × 800 × 1780 |
1950 × 900 × 1930 |
2350 × 980 × 2100 |
2680 × 1060 × 2380 |
Standardreihe:
Nur ein Bediener kann an dieser Maschine arbeiten.
Mit einem Standard-Einheit, einschließlich einer Pumpe, einem Motor und einem Ventil.
Manuelle Klemmung
ohne Temperaturkühlsystem
S-Serie:
Nur ein Bediener kann an dieser Maschine arbeiten.
Mit einem Standard-Einheit, einschließlich einer Pumpe, einem Motor und einem Ventil.
Manuelle Klemmung
Automatisches Klemmsystem in der Winkel- und Plattenscherenstation
Temperaturkühlsystem
D-Serie:
Doppel-Arbeiter (was bedeutet, dass zwei Bediener gleichzeitig an der Maschine arbeiten können)
Mit zwei Hydraulikgeräten, zwei Pumpen, zwei Motoren und zwei Ventilen.
Automatisches Klemmsystem in der Winkel- und Plattenscherenstation
Temperaturkollsystem
Standardfunktionen:
Stanz; Winkel, C-Kanal Stanz; H-Strahl Stanz
Winkelschere; Rundbarschere; Quadratbarschere; Flachbarschere; Winkelmitterschere
Schnitzeln;
Zusätzliche Funktionen:
Rohrvernichtung
Rohrpunktierung
Bremse drücken
Winkelbiegen
Radiuswinkel
Abgerundete Ecken
Zweiseitige Abrunden
Nichts.
C-Kanalverbindung
I-Beam-Schere
Kanalscheren
 |
|
Schlagstation
- Für verschiedene Einschlagbedürfnisse gibt es eine große Auswahl an Schlägen.
- Schnellwechsel-Haltemuttsystem für schnellen Schlagwerkzeugwechsel.
- Ein durchdachter Stripper für Sichtbarkeit, Sicherheit und Benutzerfreundlichkeit.
- Bei allen Modellen ist ein großer zweiteiliger Tisch mit Waage und Messstationen Standard.
- Stripper mit austauschbaren Platten verschiedener Öffnungen zur Minimierung der Verformung ist Standard für alle Modelle
|
|
Flachstabscherenstation
- Speziell bearbeitete obere Klinge, um eine saubere Schere mit minimalem Verzerrungsgrad zu gewährleisten.
- Die untere Klinge hat vier nutzbare Schneide.
- Variabler Mitar-Schnitt auf Winkelflansche.
- Leicht einstellbarer Halt.
- Stütztisch mit Führern für eine genaue Positionierung.
|
|
|
Winkelscherenstation
- Einfach geschnitten ohne Materialverlust und minimale Verformung.
- 45° miter-cut ist einfach und sauber.
- Feststehende Klingen mit vier verwendbaren Schneide.
- Auswählbare Winkelradien auf beweglichen Klingen für optimale Ergebnisse bei kleinen oder großen Winkeln
|
|
Stabscherenstation
- Ein Halter für Quadrat- und Rundstangscheren verschiedener Größen.
- Für die meisten Modelle gibt es optionale Kanal- und Abschnittsbalken-Scherewerkzeuge.
|
|
|
Schnittstation
- Ideal für die Vernichtung von flachen Stangen und Winkeln.
- Elektrisch verriegelte Sicherheitsabdeckung für maximale Sicherheit und Sichtbarkeit.
- Messtabelle mit Haltestellen für eine präzise Positionierung.
|
