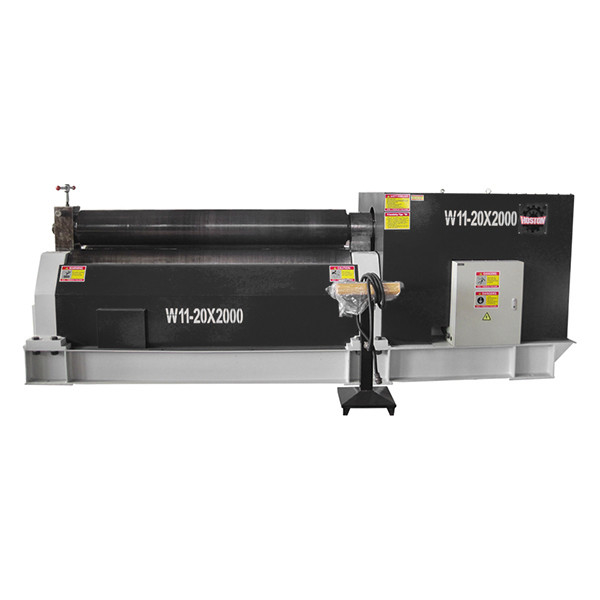

Ss 3 Rollplattenwalzmaschine Hersteller Biegen mechanisch symmetrisch W11-20×2000

W11 3-Woller mechanische symmetrische Plattenwalzmaschine W11-20×2000

1. Die Unterwalze wird durch den Hauptmotor durch den Hauptreduktor angetrieben.Die Rollenantriebsrichtung wird vom Hauptmotor gewechselt.
2. Die Höhenbewegung der oberen Walze wird durch den Hilfsmotor durch den Hilfsreduktor durchgeführt.der den Wurm und das Wurmrad unter dem linken und rechten Walzlager antreibt, um sich automatisch zu bewegen, stellt die Stahldrahtmutter her, die an dem sich drehenden Wurmrad befestigt ist und durch entsprechende Auf- und Abbewegung von Kugellagerschrauben abgeschlossen wird.
3. Die Entladevorrichtung wird verwendet, nachdem der runde Zylinder fertiggestellt ist. Vor dem Verlassen des linken Lagersitzes hebt er die obere Walze auf die Standardhöhe,und machen Sie die obere Rolle stoppen mit Balance ziehen Stange an der Unterseite der oberen Rolle. Dann zieht man die Nadelschale auf den Neigungslagersitz heraus, wendet den Neigungslagersitz um, dann kann das gewickelte Produkt von einem Ende der oberen Walze hervorgehen.
4. Die Hauptkomponenten sind: drei 45-Stahl-Schmiedwalzen, HRC3545, Stützrahmen ist geschweißt, Prozess nach dem Schweißen, die untere Palette ist ein geschweißtes Teil.Kugellager-Schraube und Wurmgerät sind 45 Stahl geschmiedet Teile.
5. Die elektrischen Teile sind berühmte Geräte, stabile Leistung, langlebig, sicher und zuverlässig, bequem zu bedienen.

W11 3-walzige mechanische symmetrische Plattenwalzmaschine

Arbeitsprinzip

Struktur-Stil

Die Struktur der Maschine ist 3 Rollen symmetrisch. Die oberste Rolle macht die Bewegung der Erhöhung in der zentralen Position der beiden Knopf Rollen. Es wird durch Schraubmutter und Wurmgetriebe übertragen.Zwei Knöpferrollen sind Hauptantriebsrollen. Sie drehen sich durch die Verzahnung zwischen dem Ausgangsgetriebe des Getriebes und der Knopfwalze und liefern das Drehmoment für die Biegeplatte.
